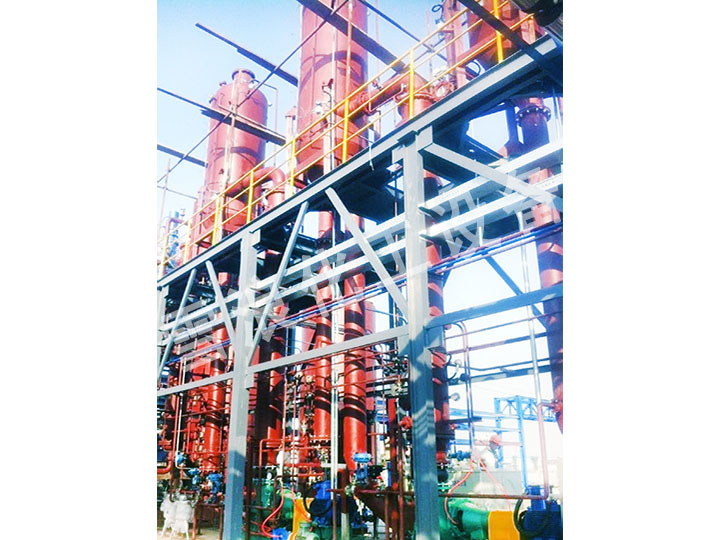

廢水蒸發結晶器是通過加熱使溶液濃縮或從溶液中析出晶粒的設備。主要由加熱室和蒸發室兩部分組成。加熱室向液體提供蒸發所需要的熱量，促使液體沸騰汽化；蒸發室使氣液兩相分離。加熱室中產生的蒸氣帶有大量液沫，到了較大空間的蒸發室后，這些液體借自身凝聚或除沫器等的作用得以與蒸氣分離。通常除沫器設在蒸發室的頂部。

　　廢水蒸發結晶器的基本形式：機械蒸汽再壓縮(MVR)。從蒸發器出來的二次蒸汽，經壓縮機壓縮,壓力、溫度升高,熱焓增加,然后送到蒸發器的加熱室當作加熱蒸汽使用，使料液維持沸騰狀態，而加熱蒸汽本身則冷凝成水。這樣就能利用原先要廢棄的蒸汽，回收了潛熱，又提高了生蒸汽的熱效率。
